Projetadas para bombeamento de líquidos corrosivos em geral de baixa e média viscosidade, esta série pode ser montada de maneira monobloco, acoplada(base e luva) ou vertical. É um modelo de fácil montagem e desmontagem por possuir poucas peças e poucos parafusos. A vedação é feita por selo mecânico, dimensionado de acordo com o líquido da bomba a ser bombeado.
Modelos RE-50
BOMBAS RE-50
DESCRIÇÃO
APLICAÇÕES
• Fracionamento entre tanques;
• Descarga de caminhões;
• Lavador de gases;
• Processos de limpeza;
• Transferência de Efluentes;
• Banhos galvânicos;
• Fluidos químicos em geral;
DESCRIÇÃO COMPLETA
A Moto bomba centrifuga da série RE é um produto 100% nacional, fabricadas por processo de usinagem, são extremamente leves e possuem um excelente custo beneficio. Fabricadas em polipropileno ou Teflon (PTFE), especialmente projetadas para bombeamento de produtos corrosivos, oferecendo excelente resistência química.
Ideais para bombeamento:
Soda cáustica,
Sulfatos,
Cloretos,
Hipoclorito de sódio,
Leite de cal,
Bbanhos galvânicos,
Efluentes ácidos,
Líquidos alcalinos
FORMA CONSTRUTIVA
FORMA CONSTRUTIVA PADRÃO:
Totalmente em polipropileno (“PP”), com eixo em aço inoxidável 316 protegida por luva de grafite especial, constituídas de um único estágio monobloco desmontagem “back pull out” (desmontagem por trás). Este modelo utiliza rotor semi-aberto, vedação por selo mecânico especial. Em qualquer tipo de montagem, standart ou especial, os parafusos, porcas e arruelas são de aço inoxidável 316.
FORMA CONSTRUTIVA ESPECIAL:
Totalmente em Teflon (PTFE), com eixo em aço inoxidável 316 protegida por luva de carbeto de silício ou teflon, ainda nesta forma especial podemos fornecer as bombas de maneira acoplada(base e luva), vedação por selo mecânico especial de carbeto de silício, teflon e viton.
DESCRIÇÕES TÉCNICAS
LIMITES PARA A SÉRIE RE-63:
Tamanhos: Ø 2”, Ø 2.1/2” e Ø 3”
Vazões: Até 82 M³/H
Pressões: Até 50 MCA
Temperatura: Até 80ºC
TIPO DE MOTORES E POTÊNCIAS:
Monofásicos, tensões 110/220 na forma IP-21
Trifásicos, tensões 220/380V ou 220/380/440V na forma IP-55.
Rotações de 3450RPM ou 1750RPM.
Motores À PROVA DE EXPLOSÃO.
Somente 5CV.

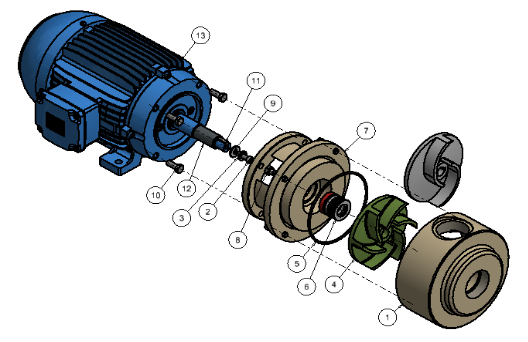

LISTA DE PEÇAS:
| Nr. | Denominação | Qt. | Mat. |
| 1 | Carcaça de Recalque | 1 | Polipropileno |
| 2 | Paraf. Sextavado Ø5/16″x1″ | 1 | Inox-316 |
| 3 | Arruela de Pressão Ø5/16” | 1 | Inox-316 |
| 4 | Rotor semi-aberto | 1 | Polipropileno |
| 5 | “O” RING 2-253 | 1 | Nitrilica |
| 6 | Selo Mecânico T-21 | 1 | SSI316V |
| 7 | Mancal do Selo | 1 | Polipropileno |
| Nr. | Denominação | Qt. | Mat. |
| 8 | Paraf. Sextavado Ø3/8”x1.1/2” | 4 | Inox-316 |
| 9 | Arruela Lisa Especial | 1 | Inox-316 |
| 10 | Paraf. Sextavado Ø3/8”x 1” | 4 | Inox-317 |
| 11 | Chaveta | 1 | Inox-318 |
| 12 | Luva Protetora do Eixo | 1 | Grafite |
| 13 | Motor Elétrico | 1 | |
| . | . | . | . |

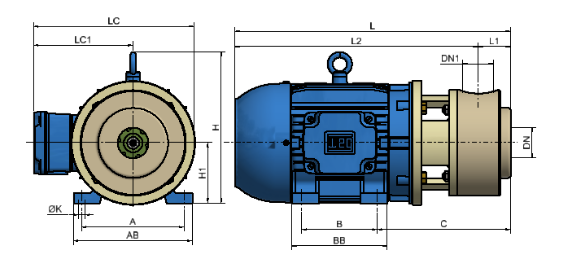

TABELA DE DIMENSÕES:
| TABELA DE DIMENSÕES | |||||||||||||||
| MODELO | L | L1 | L2 | DN | DN1 | B | BB | C | H | H1 | A | AB | ØK | LC | LC1 |
| BOMBA 5CV | 474 | 60 | 413,6 | Ø 2” | Ø 1.1/2” | 140 | 173 | 221,1 | 199,5 | 100 | 160 | 188 | 12 | 265,9 | 164,5 |
| BOMBA 5CV | 474 | 60 | 413,6 | Ø 2” | Ø 2” | 140 | 173 | 221,1 | 199,5 | 100 | 160 | 188 | 12 | 265,9 | 164,5 |
| BOMBA 5CV | 413,6 | Ø 3” | Ø 2.1/2” | 140 | 173 | 199,5 | 100 | 160 | 188 | 12 | 164,5 | ||||
| BOMBA 5CV | 413,6 | Ø 4” | Ø 3” | 140 | 173 | 199,5 | 100 | 160 | 188 | 12 | 164,5 | ||||
